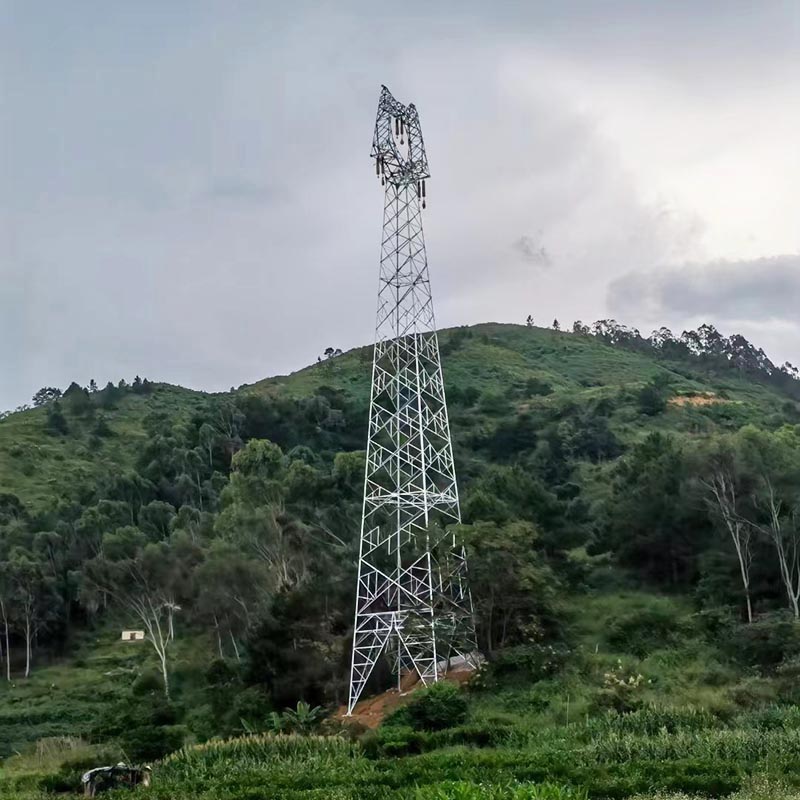

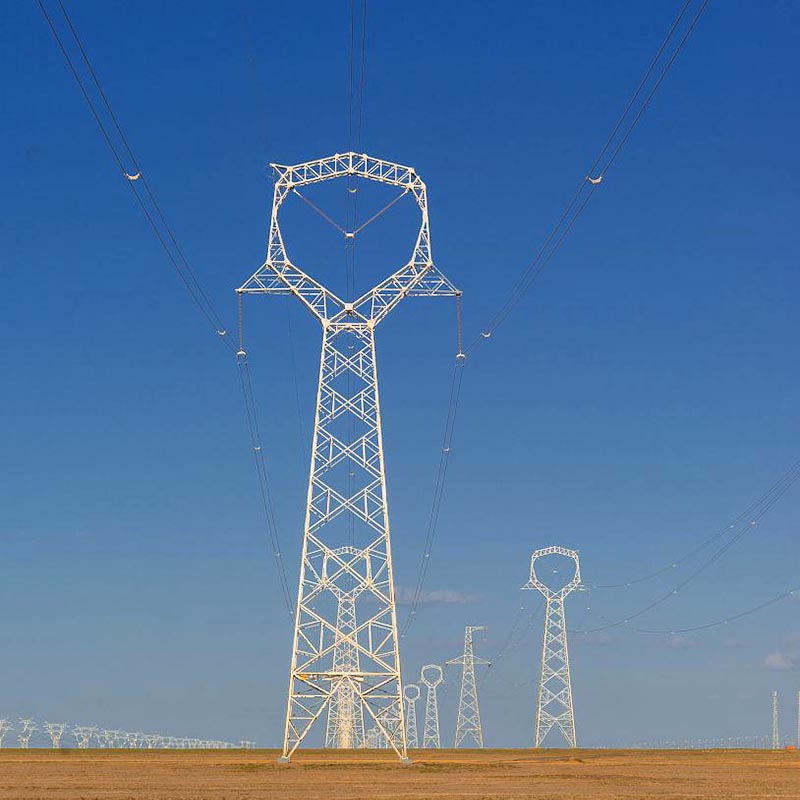

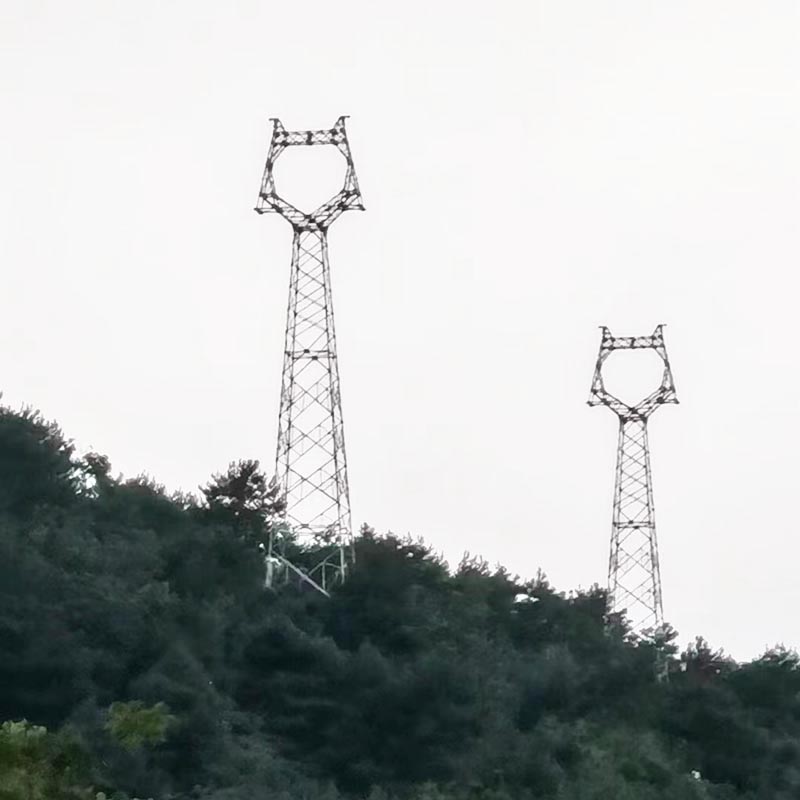

Башта високовольтної електропередачі

Xuteng Iron Tower є одним із професійних лідерів у Китаї з високою якістю та розумною ціною. Ласкаво просимо до нас. Спосіб будівництва високовольтної вежі лінії електропередач.

The large number and wide distribution of high voltage power tower transmission line towers, as well as the complex and varied natural and terrain conditions, are not conducive to the use of large machinery for transportation and installation. China often uses pole lifting methods. In the 1970s, a safer inverted installation method was adopted for towers over 100 meters, using the bottom layer of the steel tower as a load-bearing frame. It was installed in place section by section from top to bottom, lifted as a whole, and temporarily fixed with fiber ropes. Towers are generally simplified to static analysis. For dynamic loads such as wind, broken lines, and earthquakes, the dynamic effect is usually considered by multiplying the wind vibration coefficient, broken line impact coefficient, and seismic force response coefficient on the basis of static analysis.

Розрахунок внутрішньої сили опор високовольтної опори лінії електропередач такий самий, як і конструкції опори та щогли, але слід враховувати наступні два питання:

① Вплив вітрового навантаження дроту на вежу. Через велику відстань між опорними точками дроту (зазвичай 200-800 метрів) і довший період бічних коливань (зазвичай близько 5 секунд) слід враховувати нерівномірний розподіл вітру вздовж дроту та динамічний ефект. дроту на вежі. На початку 1960-х енергетичні відомства багатьох країн використовували фактичні випробувальні лінії для визначення максимального відгуку провідників при сильному вітрі та розробляли практичні методи розрахунку на основі цього. Деякі з цих методів були включені до національних нормативів, але через різні фактори, такі як рельєф місцевості, точність вимірювальних приладів і рівень аналізу, ці практичні методи розрахунку все ще не можуть точно відображати реальну ситуацію. У середині 1970-х років теорію випадкової вібрації було застосовано для аналізу динамічної реакції провідників на опори, викликаної поривами вітру. Цей метод, що базується на даних вимірювань і використовує статистичні концепції та спектральний аналіз для оцінки піку ймовірності структурної реакції, більше відповідає характеристикам вітру.

② Вплив сили розриву дроту на вежу. Коли дріт раптово ламається, ударне навантаження на вежу досягає свого піку за дуже короткий час, і відносні значення кожної частини змінюються, що робить це складною короткочасною вимушеною вібрацією, яку важко теоретично розрахувати. Як правило, максимальне значення сили удару отримують на основі даних випробувань на місці, і на основі цього розробляється практичний «коефіцієнт удару на розрив дроту» зі значеннями в діапазоні від 1,0 до 1,3, залежно від рівня напруги, типу опори. , і різні частини.
